在现今日益发展的建筑配电系统中，矿物绝缘电缆以其独特的优势，正逐步成为行业的佼佼者。其卓越的耐火性、耐久性、安全性、可靠性和经济性，无一不凸显出它在现代建筑中的重要地位，成为传统电力电缆所无法比拟的新型选择。那么矿物绝缘电缆：什么构造？又用在何处呢？下面本文简明扼要地给大家讲一讲，希望能给广大电气人员一些参考。

▌01 为什么要使用矿物绝缘电缆

☛ 矿物绝缘电缆在火灾条件下不仅能保证火灾延续时间内（180分钟以上）的消防供电，还不会延燃，不会产生烟雾，不会产生次生灾害，从而为消防抢救赢得宝贵时间。由此可见，矿物绝缘电缆是建筑消防所须的。

▌2、矿物绝缘电缆什么构造？

☛ 矿物绝缘电缆是采用无机物氧化镁作为芯线绝缘材料，无缝铜管外套和铜质线芯。

▼ 由下图可见，矿物绝缘电缆的构造很简单，主要由①铜和②氧化镁两种材料，形成①铜护套+②氧化镁绝缘+③铜导体的线缆（可加外护套）。

☛ 《额定电压750V及以下矿物绝缘电缆及终端》GB/T13033.2-2007规定：

矿物绝缘电缆的型号有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基础上多一层外护套。

B----布线用固定安装电力电缆

T----铜护套

T----铜导体

V/Y----外护套：聚氯乙烯V，聚乙烯Y

Z/Q----耐电压等级：Z重型750V，Q轻型500V

☛ 示例：

BTTZ-4x(1x300)，表示为：截面为300mm²，4芯重型铜芯铜护套矿物绝缘电缆。

BTTVZ-4x(1x35)，表示为：截面35mm²，4芯重型铜芯铜护套防腐外护套矿物绝缘电缆。

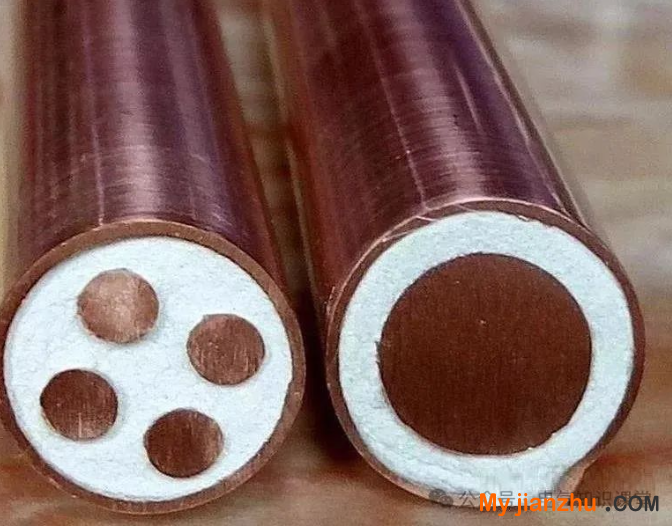

▼ BTTZ矿物绝缘电缆断面

▌3、矿物绝缘电缆用在何处？

☛ 《住宅建筑电气设计规范》JGJ242-2011规定：

建筑高度为100m或35层及以上的住宅建筑，用于消防设施的供电干线应采用（强制性）矿物绝缘电缆。

建筑高度为50~100m且19~34层的一类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火线缆，宜采用（推荐性）矿物绝缘电缆。
