一文带你了解，10kV侧常用的几种接地方式！收藏学习

在10kV供配电系统中，接地方式的选择对于保障系统的安全稳定运行至关重要。中性点的接地方式作为其中的核心问题，其选择需谨慎对待。目前，10kV侧中性点常见的接地方式主要包括不接地、经小电阻接地和经消弧线圈接地三种方式。接下来，我们将对这三种接地方式进行详细分析。看完文章，希望能给广大电气设计人员一些参考。

▌1、10kV侧采用不接地方式

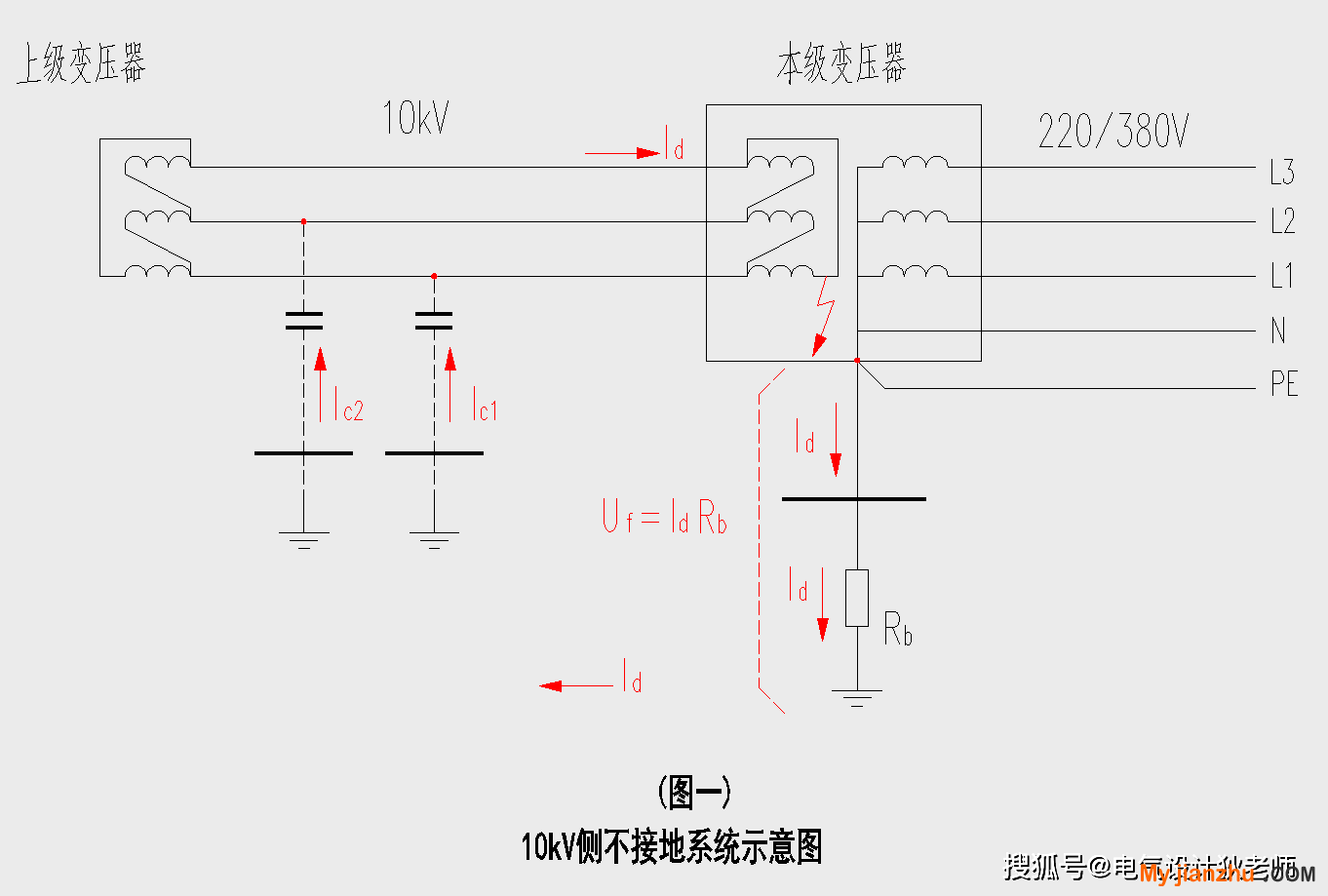

图一中，10kV侧变压器绕组采用三角形接线方式，并未接地，当变压器的L3相出现图中的接地故障后，故障电流Id由于没有返回电源的通路，只能通过图一中所示的L1相和L2相的对地电容返回电源，故障电流Id=Ic1+Ic2。因为线路对地电容，尤其是架空线的对地电容很小，容抗很大，因此Id一般都很小。

DL 5449-2012 《20kV配电设计技术规定》第3.5.2条规定，当单相接地故障电容电流小于10A时，可采用不接地方式。依据GBT 50065-2011 《交流电气装置的接地设计规范》第6.1.1条，高压配电电气装置的保护接地电阻Rb≤4Ω，那么出现图一的接地故障时，变压器外壳及PE线上对地电位升高为Uf，Uf=Id * Rb ≤ 10x4 = 40V，小于安全电压50V，不会导致低压侧出现安全触电事故；

这就使得10kV不接地系统内发生图一的接地故障时，10kV故障回路电源侧的断路器不必切断电源，只需发出故障信号，使维护人员能在规定时间内排除故障，避免出现上级断路器跳闸而造成大面积停电事故。

发生图一故障时，10kV侧不接地系统虽然能保证不中断供电，但是非故障相L1相和L2相对地绝缘将承受√3倍相电压，因此需提高10kV系统供电元件的对地绝缘水平，导致增加供电网络的建设投资。

▌2、10kV侧采用小电阻接地方式

随着城市用电负荷的增长，现今采用大量的埋地电缆供电，由于埋地电缆对地电容电流的增大，10kV电网的接地故障电容电流基本都超过了10A而达到数百安培。单相接地故障电弧能量的增大使单相接地故障可转化为相间短路，那么不接地系统的保障供电不中断的优点就不存在了。因此现今城市10kV供配电系统大多采用经小电阻接地系统，在发生接地故障时由上级断路器跳闸以切断电源。

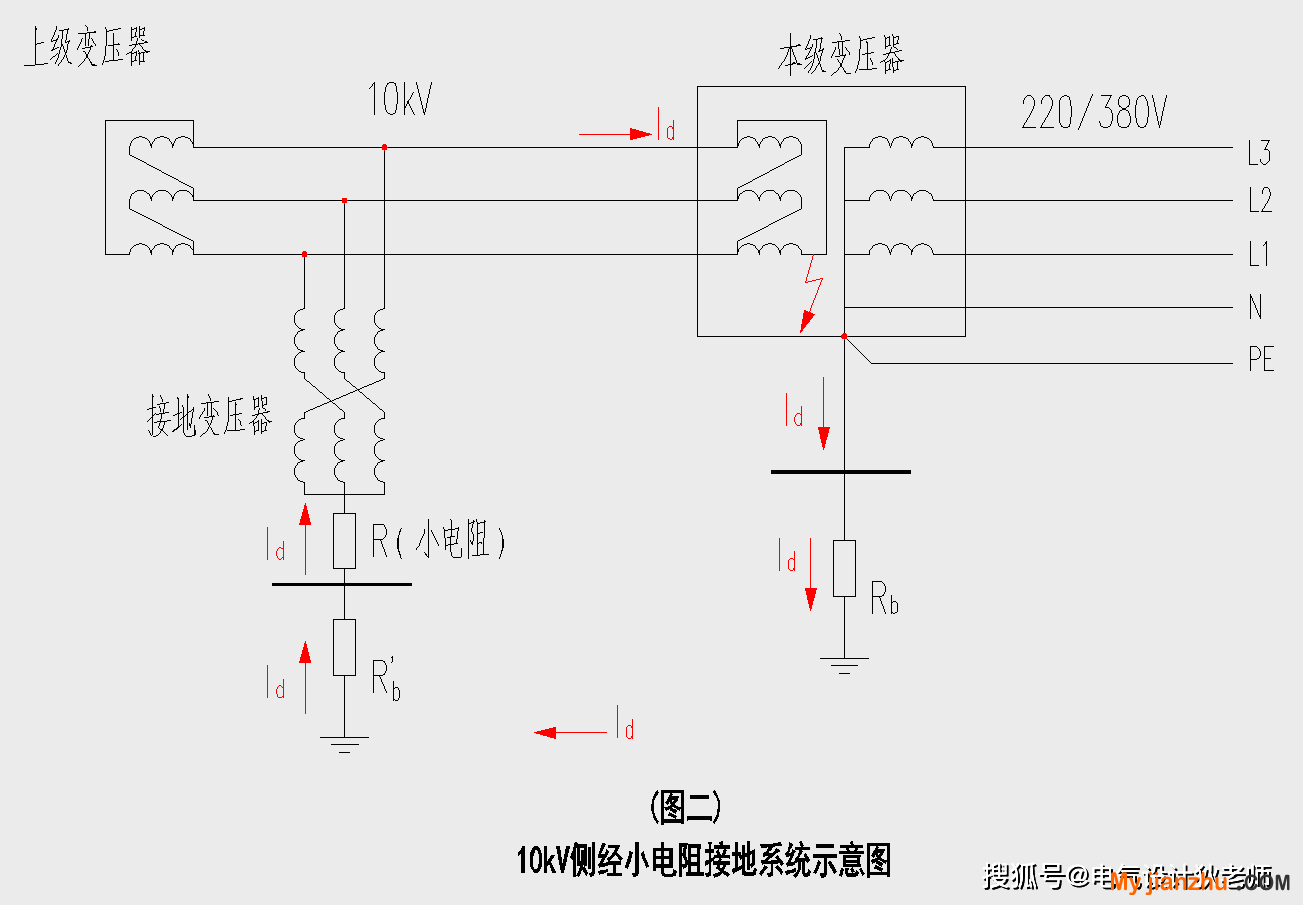

如图二所示，10kV侧电源端变压器采用接地变压器经过小电阻接地。在发生图二所示的接地故障时，故障电流经由Rb、Rb’ 和 R(小电阻）返回电源，这时的故障电流就比较大，足够使上级断路器及时脱扣切断电源；因为故障及时被切除，所以变压器外壳及PE线上也不存在对地电位升高的问题。

这种接地方式能快速地切除单相接地故障，提高系统安全水平、降低人身伤亡事故。另外由于10kV电源侧采用接地变压器接地，非故障相L1相和L2相对地电压会有所升高但不会升高到相电压的√3倍，因此对10kV系统供电元件的绝缘水平等要求就大大降低了，可以减少10kV供配电系统的建设投资。

3、10kV侧采用消弧线圈接地方式

DL 5449-2012 《20kV配电设计技术规定》第3.5.2条规定，当单相接地故障电容电流大于10A时、小于150A时，可采用消弧线圈接地方式，如图三所示。当出现图三所示的L3相接地故障时，故障电流Id=Ic1 + Ic2 - Ia，因电感电流Ia与电容电流Ic方向相反，所以电感电流Ia可以抵消故障电容电流Ic，一般采用过补偿，使得Id<10A，这样故障点电弧瞬间自熄，从而方式事故扩大。变压器外壳及PE线上对地电位升高Uf与10kV侧不接地方式（图一）一致。

采用消弧线圈接地方式，利用消弧线圈的感性电流对电网的对地电容电流进行补偿，使单相接地故障电流小于10A，从而使故障点电弧可以自行熄灭，减少变压器外壳及PE线上对地电位的升高；对瞬间单相接地故障能自动消除，提高电网的运行可靠性；在单相接地时不破坏系统对称性，系统可带故障运行一段时间，提高供电的可靠性。
