低压配电系统接地中，系统接地与保护接地有何区别？

在低压配电系统中，接地是保障电气设备和人身安全的重要措施。系统接地和保护接地是两种常见的接地方式，它们在接地目的、接地位置和接地方式等方面存在明显的区别。系统接地的主要目的是为了使系统能够正常工作，即保障电气设备的正常运行。系统接地通常设置在变压器的中性点上，通过将中性线接地，使得系统的电压和电流能够正常流通。而保护接地的目的是为了保护人身和设备的安全，防止电击事故的发生。保护接地通常是将设备的金属外壳接地，使得设备在漏电或发生故障时，电流能够通过保护线流入大地，避免对人体造成伤害。下面我们一起来详细看看低压配电系统接地中，系统接地与保护接地的区别。

▌01 什么是“系统接地”和“保护接地”？

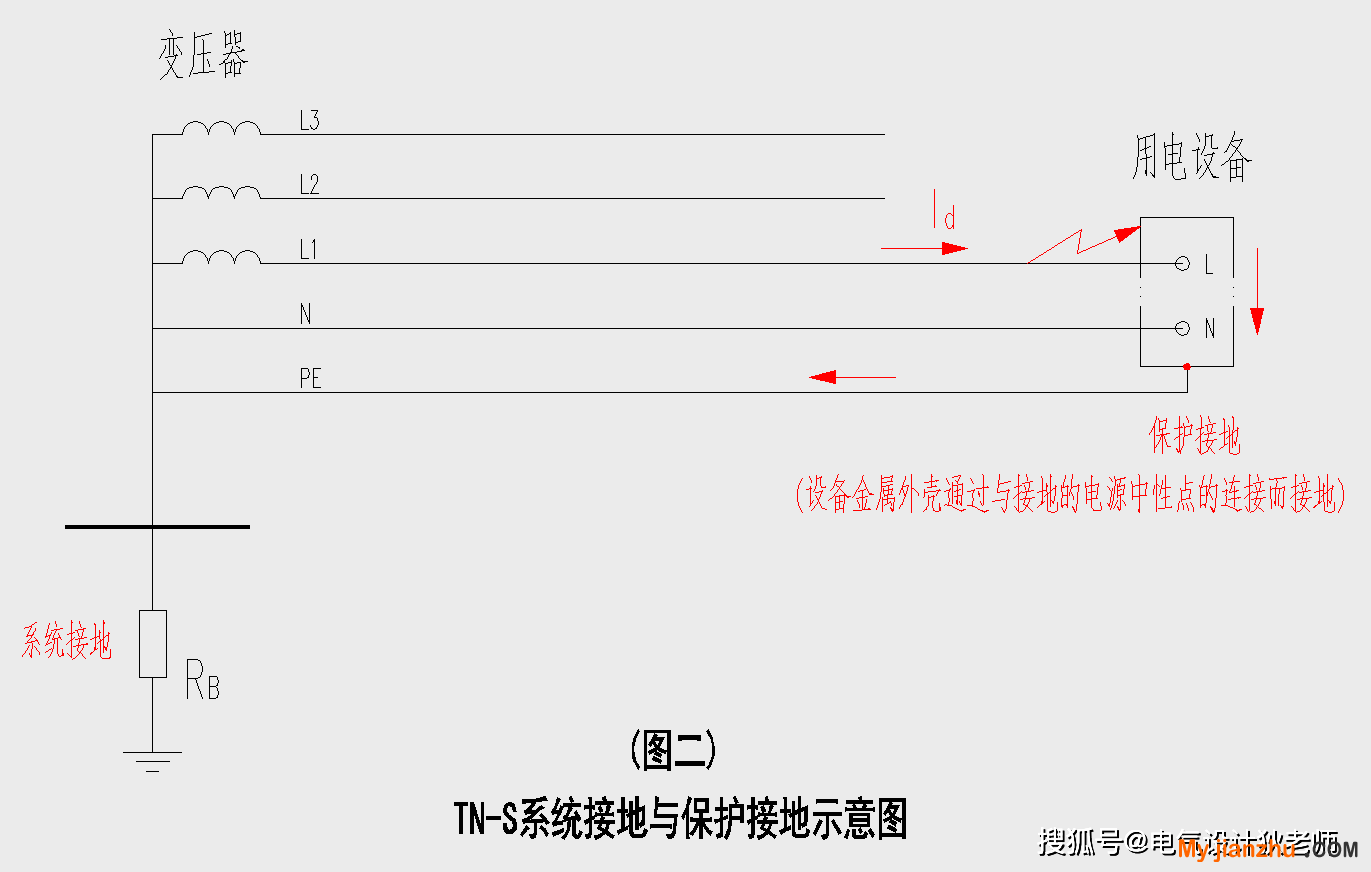

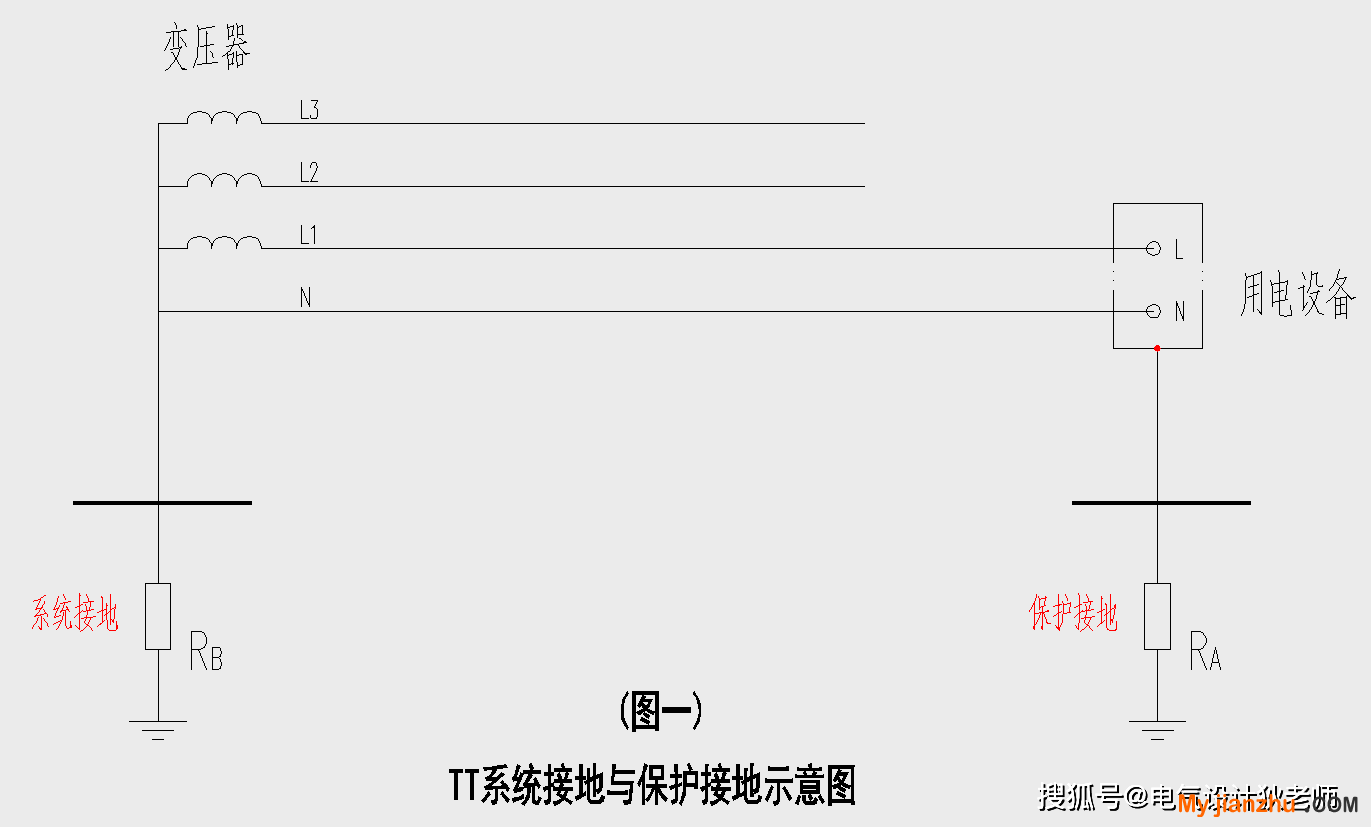

“系统接地” 通常是变压器、发电机等中性点的接地，如（图一、图二）中的变压器绕组星形接点的接地。

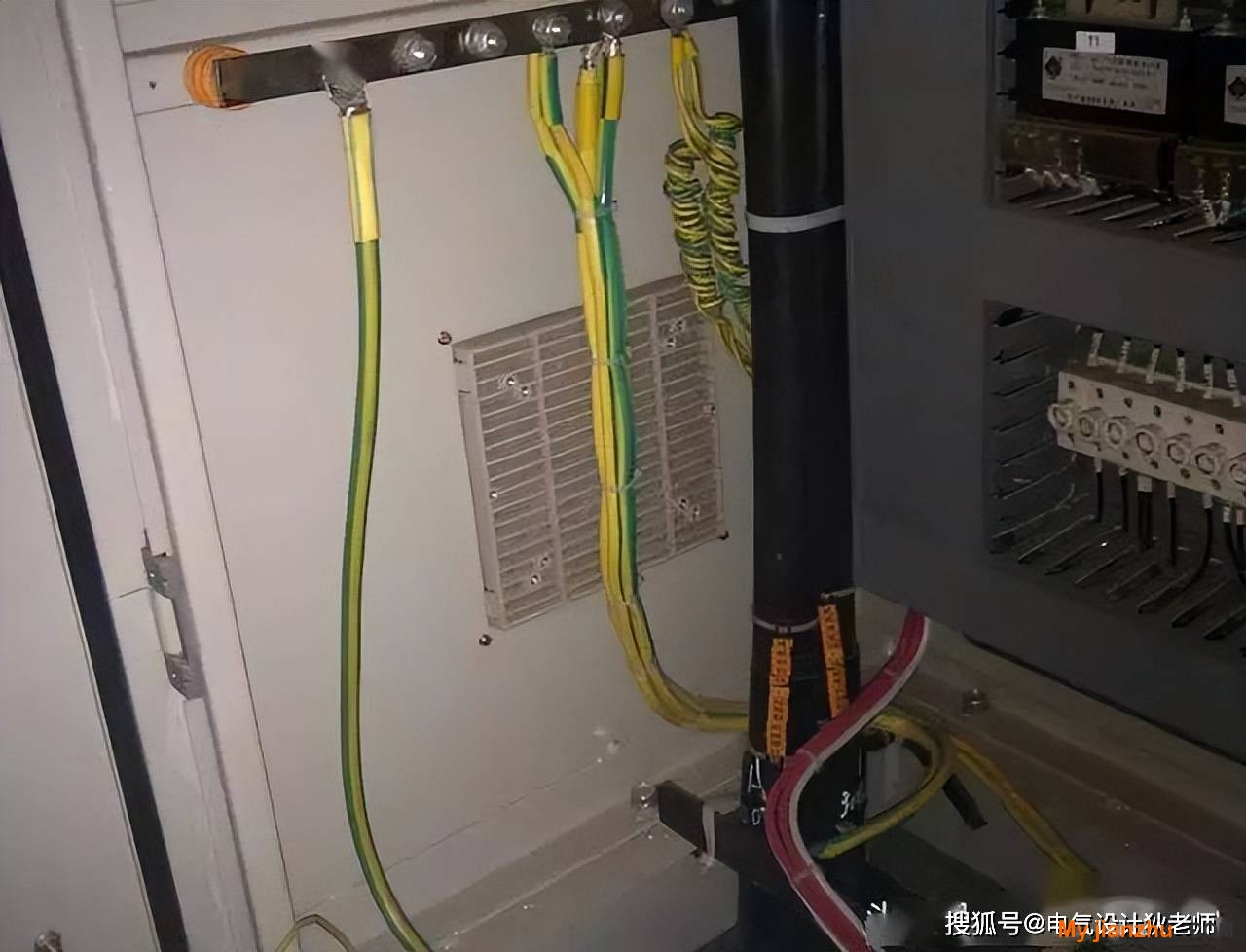

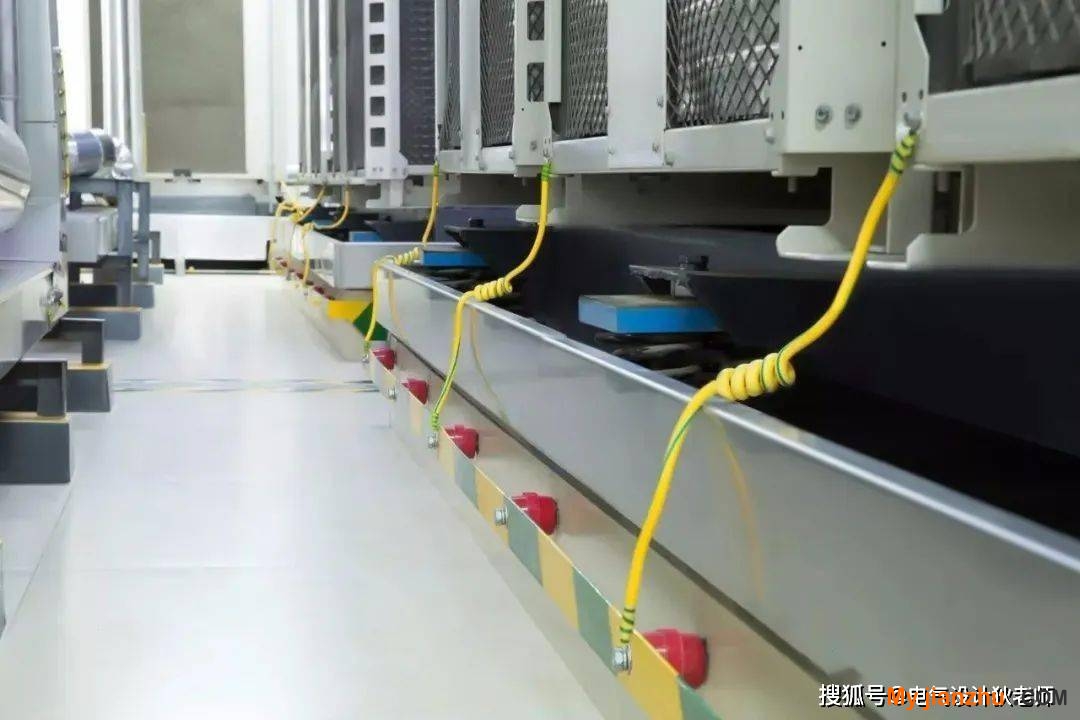

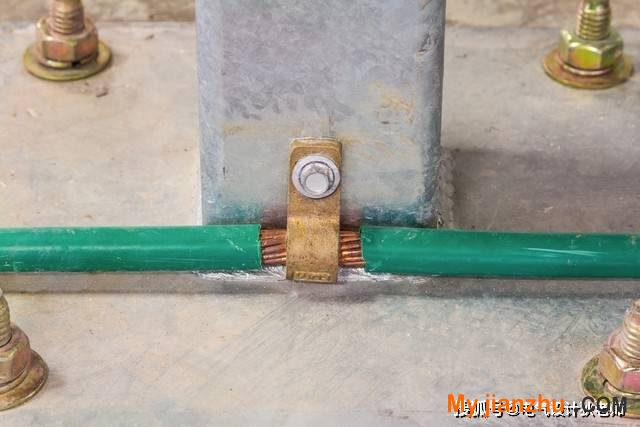

“保护接地” 是指配电箱、配电柜和电气设备外壳或者线路金属管、金属线槽等外露导电部分的接地，如（图一、图二）中的用电设备的金属外壳的接地 。

▌02 为什么要做系统接地呢？

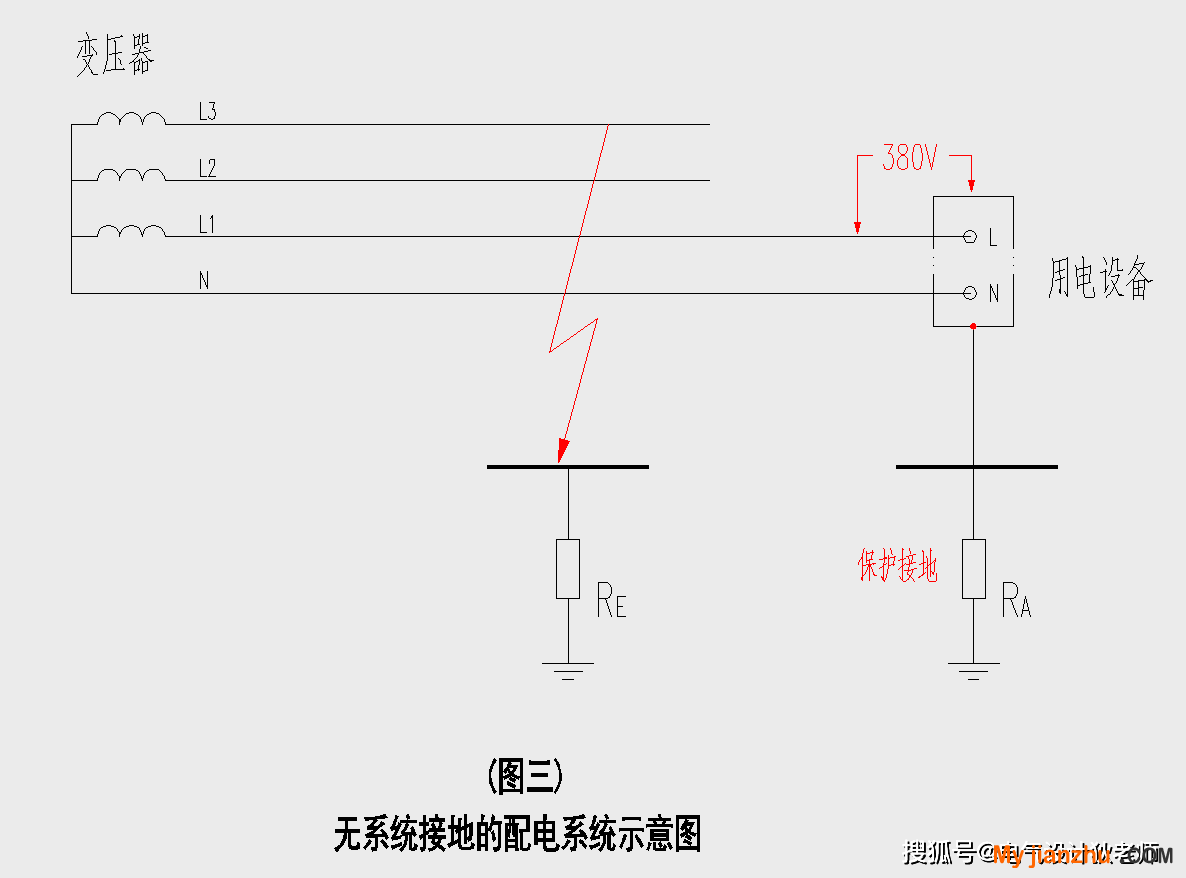

为什么要做系统接地呢？下面用一张图来分析一下，（图三）是无系统接地的配电示意图，当L3相线发生接地故障时，图中给用电设备供电的L1相线与设备外壳之间的电压就由220V升高为380V，相当于由原来相电压升高到线电压，但由于没做系统接地，因此故障电流无法返回变压器的中性点，使得保护电器不会动作，而这种过电压将长期存在，这对线路和设备的绝缘是很不利的，且电压的升高也提升了触电的危险性。

▌03 做了系统接地，为什么要做保护接地？

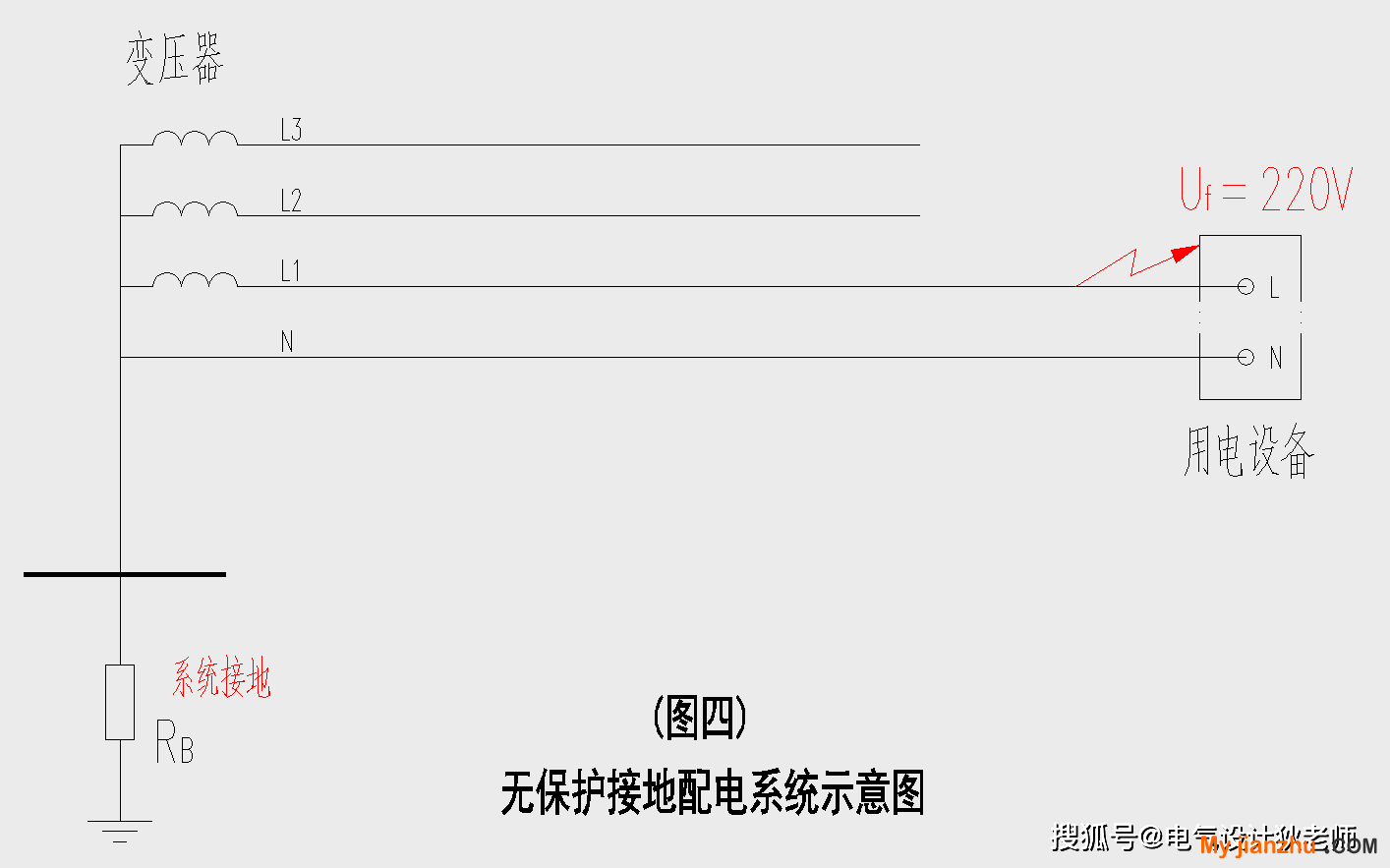

做了系统接地后，又为什么要做保护接地呢？下面也用一张图来分析一下，（图四）是有系统接地而无保护接地的配电示意图，假设L1相线在用电设备处发生碰壳故障，由于没做保护接地，因此故障电流无法返回变压器的中性点，使得保护电器不会动作，那么用电设备的金属外壳上将带220V的危险电压，这将会引起电击危险。

如果做了保护接地，如（图二），那么L1相线发生碰壳故障时，故障电流可以通过保护接地线（PE线）返回变压器中性点，由于是金属通路，阻抗较小，因此故障电流较大，能够使保护电器动作，从而及时地切断接地故障。

▌04 小结：

综上所述，在低压配电系统中，系统接地和保护接地都应该设置的，系统接地是为了降低系统对地绝缘水平的要求，保证配电系统的正常运行而设置的接地；保护接地是为了在配电系统在发生接地故障时能及时切除故障回路，从而避免产生电击危险而设置的接地；两者的功能不一样，但最终目的都是为了实现配电系统的安全稳定地运行
