外墙干挂石材以其独特的风格、高雅亮丽的外形而备受推崇，以其庄严肃穆、古朴典雅、雄伟壮观的特质，使建筑物更具时代感和艺术感，已成为城市建筑步入现代化的重要标志之一，今天送上外墙石材幕墙的施工流程，新技能火速来。
1、施工前必须对石材图纸进行深化，明确埋件、主龙骨、次龙骨、钢架的规格尺寸及间距，并附计算书。
2、核对土建门窗洞的尺寸和位置并进行调整。
3、协调泛光照明、地面景观等专业，明确石材开孔的尺寸与位置及石座落地标高。
1、根据总包土建提供测设轴线控制网，对立柱位置，分层位置进行放垂直通线和水平通线，基于该线对后置埋板进行定位。
2、再按幕墙设计中的完成面外皮尺寸要求，根据石材在横梁上的安装距离，以及横梁在立柱上的安装距离，定位立柱离墙距离。
3、根据石材立面分格的尺寸，定位横梁的上下间距，左右跨度。

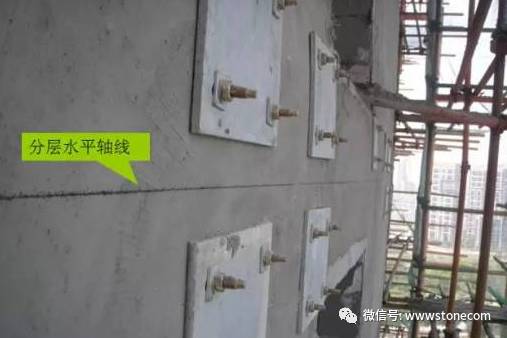

根据总包土建提供测设轴线控制网弹分层线。
根据总包土建提供测设轴线控制网弹垂直轴线。
1、施工单位进行石材采购时应提供采购源石材样品，经与设计师确认的材料样板比对无误后，方可进行大面采购。
2、提供整套合同及设计中涉及的材料样品含：槽钢、角钢、石材用胶、不锈钢五金配件等，经建设方检查，符合设计及合同要求后，方可根据样品进行大面采购同规格、同材质材料。

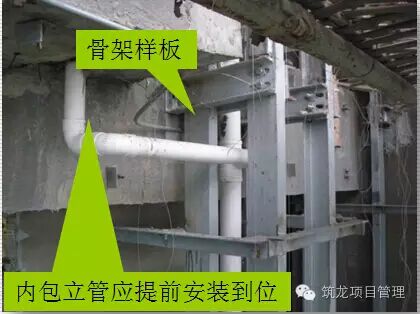

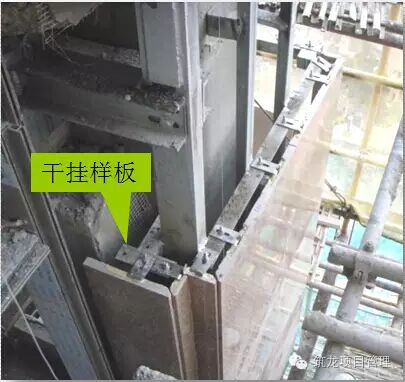

成品样板的制作：
在建筑物选定某一区域，按设计及合同要求的材料和工艺进行施工，完成后经各方确认，方可进行大面积施工。
通过样板的制作，也可发现施工中的问题，可调整工艺，并确定最终外墙效果。

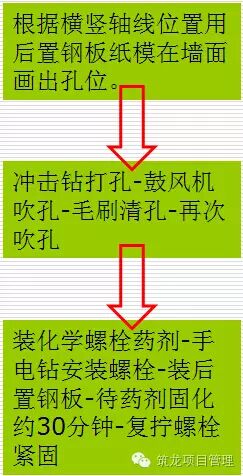

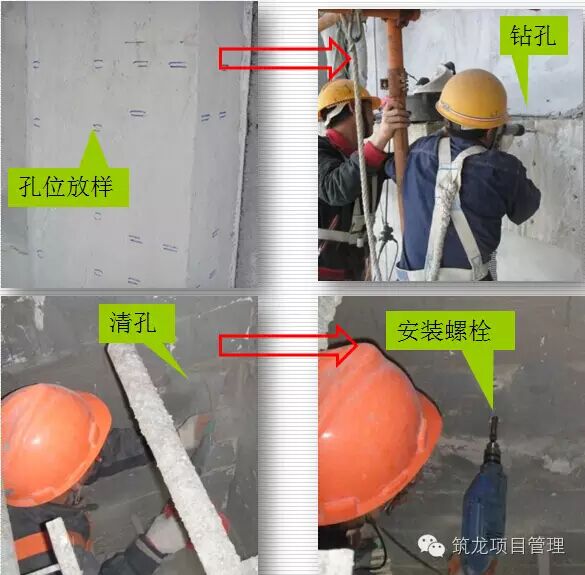

根据横竖轴线位置安装后置钢板。

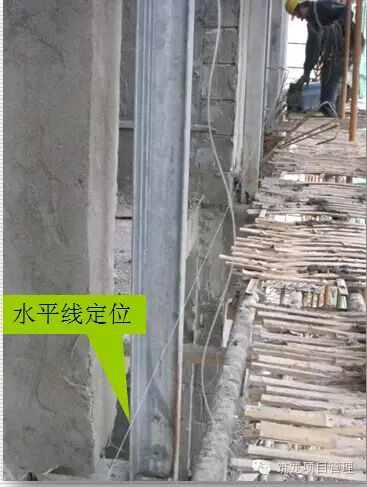

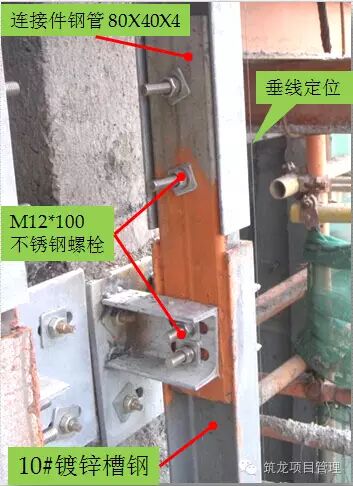

立柱安装由底层安装开始，由下及上安装，第一道安装定位放线尤其重要。通过水平拉线通视及吊垂线通视定位，先点焊，待拉线及吊线校正后，再满焊，紧固螺栓固定。

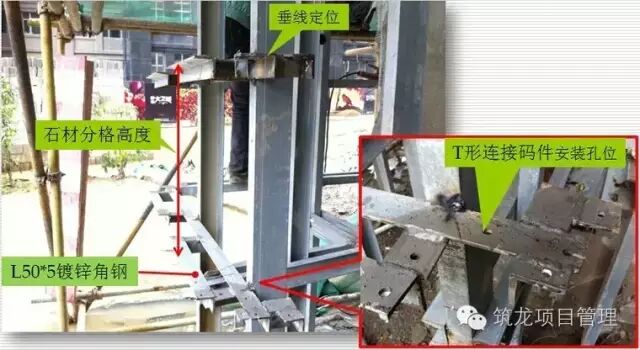

横梁安装由底层安装开始，通过水平拉线通视及吊垂线通视定位，先点焊，待拉线及吊线校正后，统一再满焊固定。横梁为L50*5镀锌角钢预制，上方须预钻孔位用于安装T形连接码件。

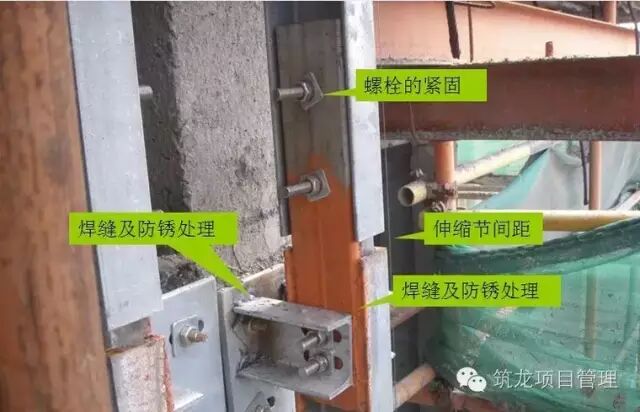

1、防锈处理前：检查焊缝长度，以及是否存在焊缝缺陷：裂纹、孔空、固体夹杂、未熔合、未焊透、形状缺陷等。
2、板材安装前：检查焊缝的防锈处理、螺栓的紧固、伸缩节间距等。

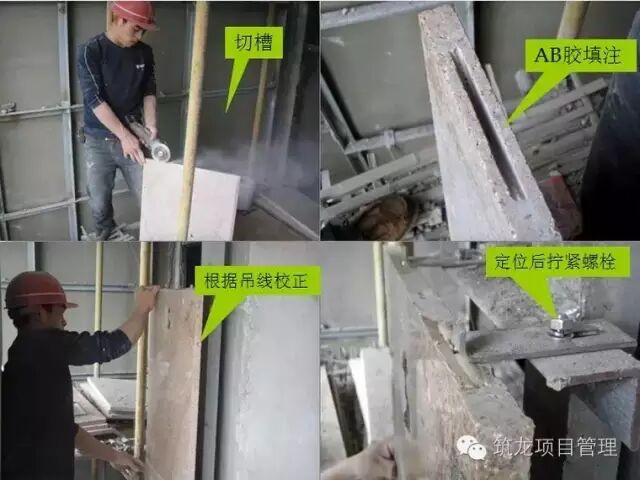

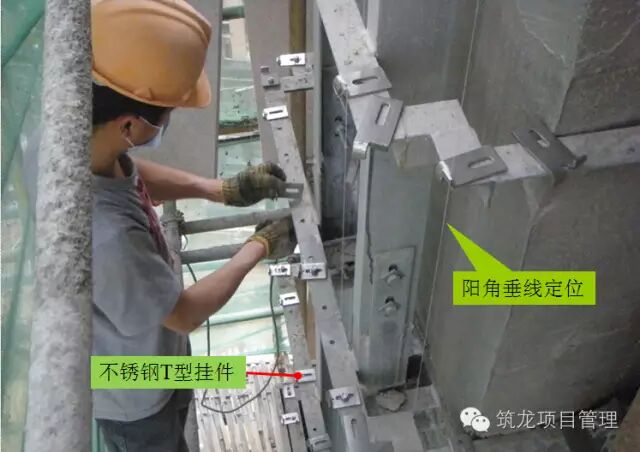

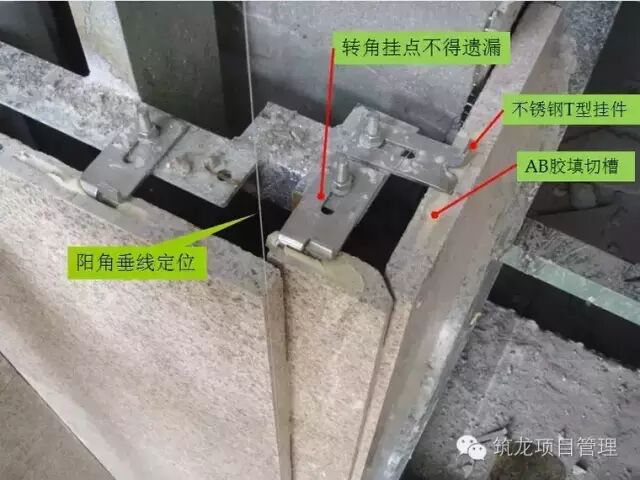

石材安装前做好准备工作，阳角吊线控制石材定位，预装T型不锈钢连接码件。
短平槽的长度≥100mm，有效槽深度≥15mm，开槽宽度为6mm~7mm；两短槽边距离石板两端部的距离≤石板厚度的3倍且≥85mm且≤180mm。
两短槽边间相距≤600mm，故当板材整长＞960mm时，需在石材中间增加挂点。

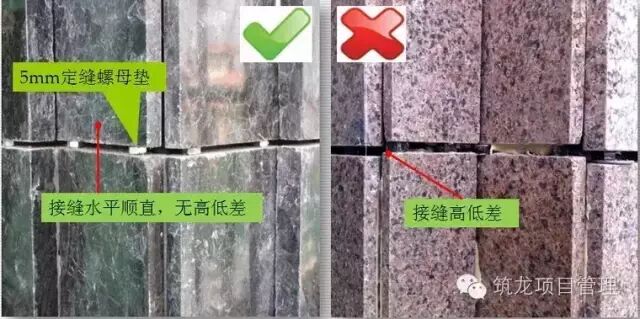

石材安装应保证接缝6mm，并保持顺直，特别是相邻阴阳角的两边接缝不能有高低差，否则直接影响打胶收口的观感质量。定缝垫块应离开石材表面，往缝内放，保证为接缝施胶作业留足空间。
1、根据总包土建提供测设轴线控制网，对立柱位置，分层位置进行放垂直通线和水平通线，基于该线对后置埋板进行定位。
2、再按幕墙设计中的完成面外皮尺寸要求，根据石材在横梁上的安装距离，以及横梁在立柱上的安装距离，定位立柱离墙距离。
3、根据石材立面分格的尺寸，定位横梁的上下间距，左右跨度。

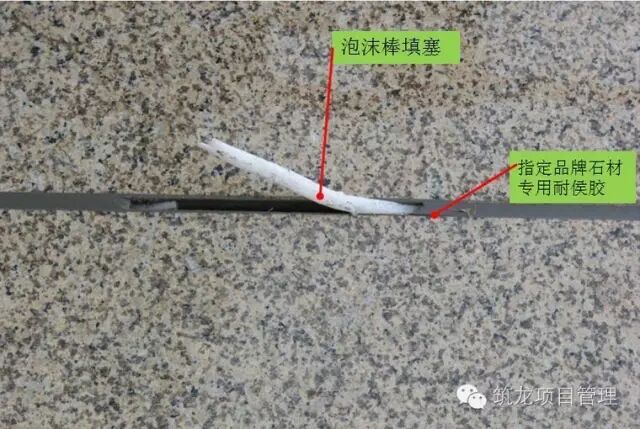

石材接缝应在表面卫生清理后，两边贴美纹纸控制缝宽，保证打胶顺直，石材拼缝内填塞泡沫棒，胶厚度控制在3mm以上。

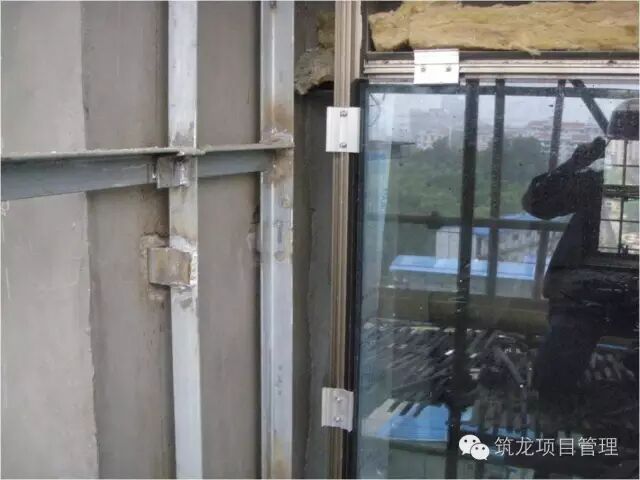

石材幕墙为上下通视，每层的铝合金窗以幕墙通视线为准居中定位。保证石材完成面压或偏离铝窗框边5mm，以保证窗扇开启及打胶盖口。

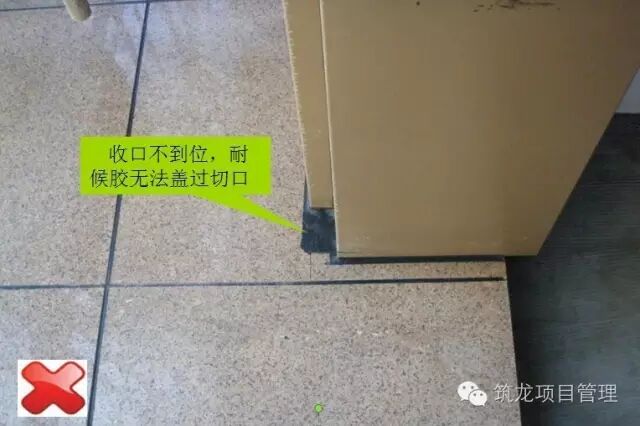

保证石材幕墙完成面压或偏离幕墙装饰盖边5mm，以保证打胶盖口。

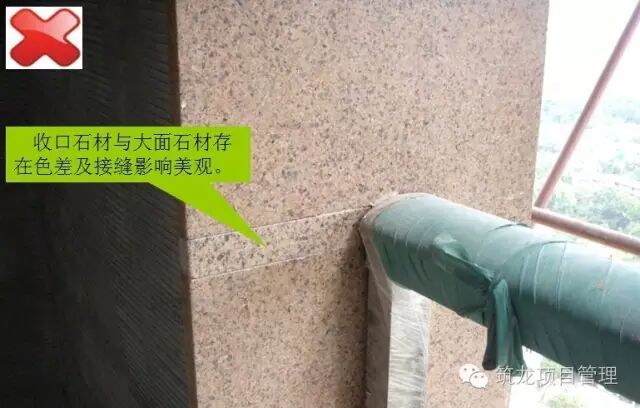

石材幕墙为上下通视，每层的铝合金栏杆以幕墙通视线为准居中定位。先施工栏杆，后交接处石材为栏杆衬钢套割孔位，收口石材应保证无色差及套割美观。

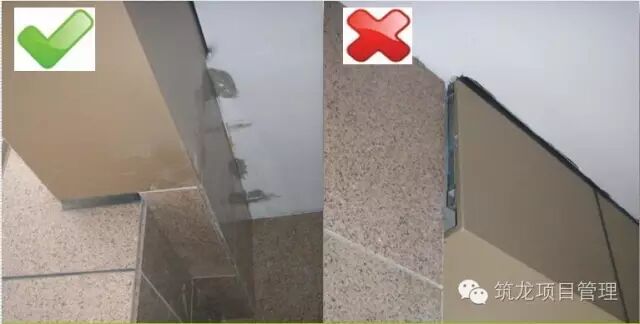

石材幕墙为上下通视，每层的铝单板以通视线为准居中定位。石材先于铝单板安装安装，切割口应紧贴梁及铝单板钢架外皮。否则如上图。
铝单板阳台内侧完成面应与石材完成面协调，保证平顺过渡。

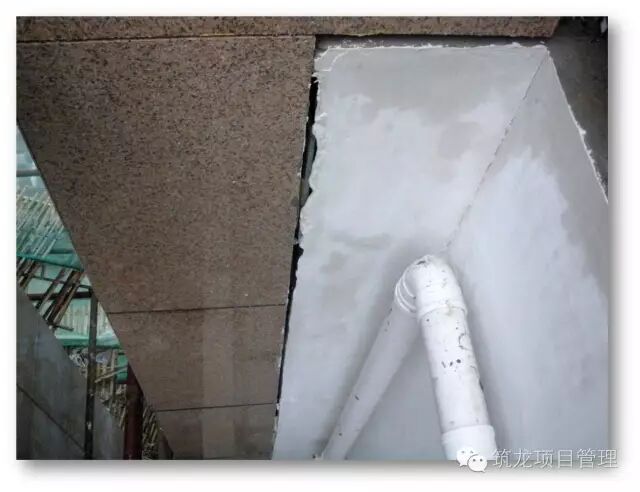

石材幕墙完成面超过外墙涂料基层约5mm左右，保证石材面和涂料面顺平。

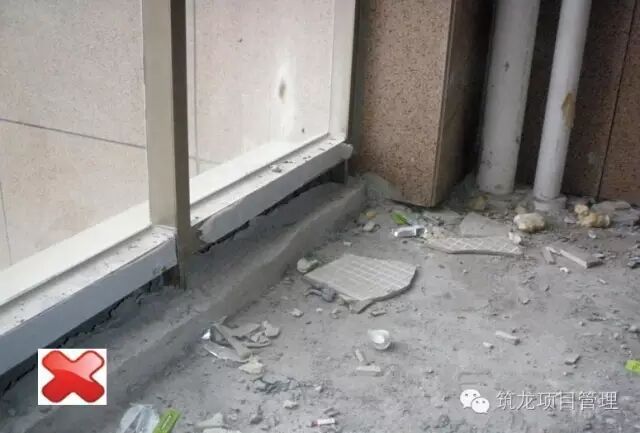

栏杆及石材幕墙安装前，阳台的砼翻口挡水应先行施工到位，否则造成上图中，工序颠倒引起的不合格翻口施工，上下层间存在渗漏隐患。

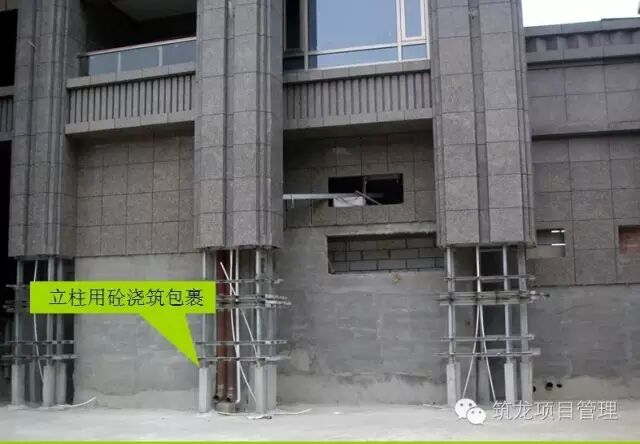

石材幕墙钢架落地主要受力槽钢立柱应用砼浇筑包裹，保证回填后耐久性。

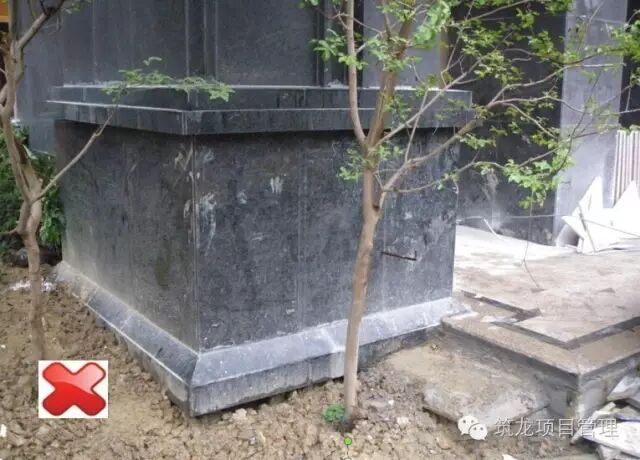

柱落地底座标高应与地面景观协调统一，避免造成上图中景观覆盖底座问题。
