德国莱诺无油真空泵性能优势

1.真空度高达-98kap行业领先。
2.配有橡胶减震脚垫，运行更平稳。
3.100%无油、免维护。
4.静音、噪音控制在60分贝左右。
5.体积小外形美观。
6.都装有过载保护器，不会因超负荷烧坏。
7.免费配送小配件
配送配件：消音器、过滤器、减震垫、气管接头

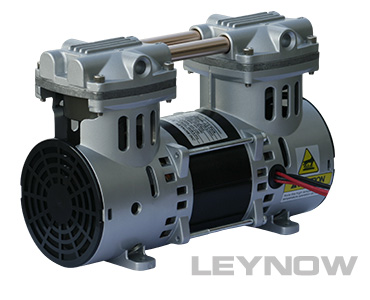

Leynow/德国莱诺HP-1400V超低静音小型真空泵/大流量高真空无油真空泵

一、工作原理

德国莱诺真空泵的结构原理如图所示，连杆通过轴承与偏心压装在一起，
偏心轮锁紧在电机轴上，由于转轴的旋转，
带动连杆往复运动，从而实现空气的的吸入、压缩和排出过程。

一、功能优势特点
 ●大排气量、小型尺寸。
 ● 在气体接触部位未使用油的干式真空泵。
 ● 可根据用途选择多项调试。
 ● 用了活塞构造的专用型加压泵。
 ●内装过热保护器的安全设计。
 ● 可因大气压而运转。
 ● 简单的构造，便于维护与保养。

二、结构优势特点
1. 顶 盖：简易折装和更换
2. 阀 板：质地结实耐用
3. 汽 缸：光滑坚硬，持久耐磨
4. 机 壳：铝合金压铸，美观轻巧
5. 活塞皮环：柔软耐磨，寿命长久
6. 连杆组件：精密组合，灵活运转
7. 冷却风扇：高效散热，降低马达温度
8. 风 扇 盖：防止杂物进入和人体伤害
9. 消 音 器：降低噪声，更安静
10.防 震 脚：固定减震

产品说明书
一、应用范围
1、自动包装线上的真空吸拉列开袋、装料。
2、印刷机械上的纸张真空吸送。
3、各种液体注入瓶内的高效率真空灌装。
4、各种塑料制品的真空吸塑成形。
5、物体表面在真空状态下的气密性试验。
6、纸箱及瓶类物品的标鉴真空吸送粘贴。
7、真空吸引固定下的照相制版。
8、真空状态下的利用压力差引导气体分析。
9、各种医药机械自动线上的配套使用。
10、加工上的非磁性零件夹用的真空吸盘夹具。
11、各种容器在真空状态下的检漏试验。
12、食品加工机械上的应用。
13、中西药厂真空蒸馏干燥。
14、医院手术室的真空吸引。
15、院校、研究所、厂矿实验室气体分析，理化实验。
16、各种医疗仪器的配套使用等

Leynow/德国莱诺HP-1400V超低静音小型真空泵/大流量高真空无油真空泵

产品说明书
一、产品特点
HP系列德国莱诺无油真空泵是我公司自行设计研制开发的高性能、高新科技无油真空泵，响应当今世界所倡导的节能环保型社会的要求，将科技成果转化成为高科技产品，具有高效节能、安

全环保、运行平稳、低噪音、高可靠性、长寿命、低温升、体积小、重量轻、外形美观、结构简单、完全无油易维护等特点；
可广泛应用于医疗设备、汽车工业、自动控制、印刷机械、包装机械、食品保鲜、水产养殖、水净化处理、分析仪器、美容保健、广告制作、设备维修、生物制药、通讯电子、石油化工、环

境检测系统、高原地区制氧等领域；是工业化社会需要纯净和环保真空空间者的最佳选择。

Leynow/德国莱诺HP-1400V超低静音小型真空泵/大流量高真空无油真空泵

二、工作原理
德国莱诺真空泵的结构原理如图所示，连杆通过轴承与偏心压装在一起，偏心轮锁紧在电机轴上，由于转轴的旋转，带动连杆往复运动，从而实现空气的的吸入、压缩和排出过程。

三、德国莱诺安装使用说明
1.将真空泵尽可能地放在通风好、灰尘少、湿度小的位置；
底座用橡胶减震脚或弹簧减震固定。
2.进气口接1/4-18NPT接头或者其它规格接头和进气过滤消声器等装置，接好管子；出气口接管或消音器。
3.使用的电源应有足够的容量，确认使用的电压符合产品要求。
4.按照接线要求接好电源与电容线。
5.检查真空泵各元件无异常后，将电源线插头插到符合要求的电源插座上（电源插座必须接地良好），机器开始工作。
6.调节调压阀使压力表指示所需压力并稳定。
7.真空泵不使用时，调节调压阀排空空气后，再切断电源。
8.严禁随意拉扯引出线，以免造成损坏或造成产品故障。

四、维护与保养
1.机壳外部清理，请在切断电源的情况下，用干燥柔软的抹布清理机壳外部的灰尘污垢，每月至少清理一次。
2.进气过滤消音器的清洗，过滤消声器过滤棉的清洗很重要，它直接影响真空泵的流量和寿命，每月至少清洗一次，请将消声器拧下，拆开消声器端盖，取出过滤棉，用清水冲洗干净，凉干

，再安装好使用。如果不能清洗干净，请更换过滤棉。
3.使用时请将底座和减震脚固定螺栓拧紧，尽量放在通风洁净的地方。
4.真空泵工作时，严禁触及机上任何元件。
5.本产品为无油真空泵，严禁加油润滑。
6.产品长期不使用时，请将其清理干净，放在通风干燥的地方。

五、注意事项
1.正确选择跟产品铭牌上相符合的电源与电容器，电源电压超出使用范围或电压波动大时，请加稳压装置后再使用。
2.本产品使用环境温度-10至+40℃海拔不高于1500m，超过1500m使用高原型真空泵。使用时，尽量放置于通风清洁场所。
3.选用合适的进气过滤消声器，并定期清洗或更换。
4.该产品使用的介质为空气，如需用于其它的介质，请咨询本公司。
5.当延长电源线时，应考虑电压降。

六、质量保证
德国莱诺真空泵自出厂之日起18个月内在正常使用管理的条件下，凡因质量问题而造成不能正常工作，我公司无偿地为用户保修。外观及易损件不属保证范围。
