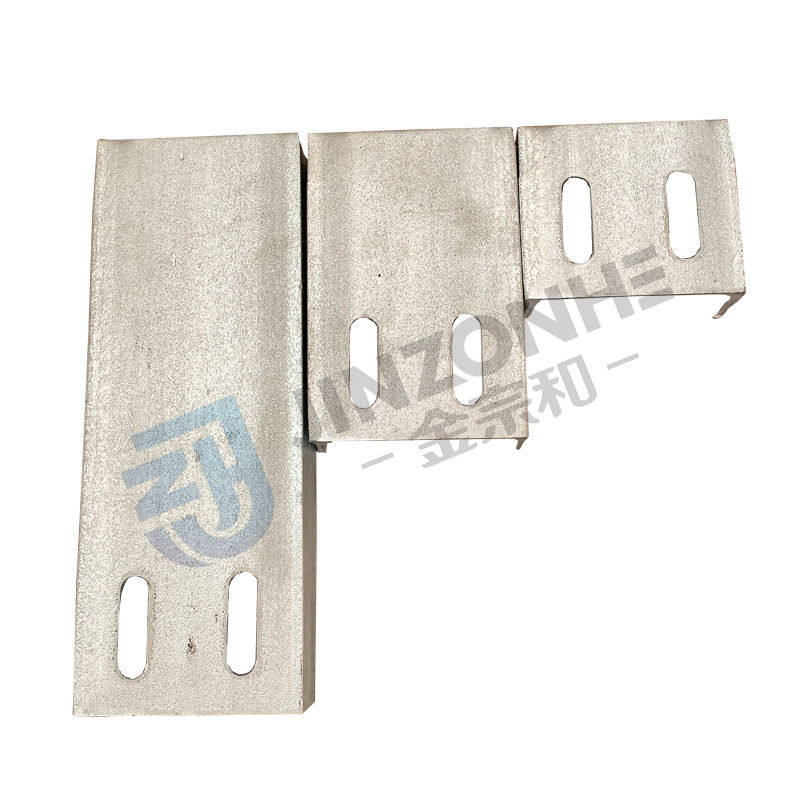

10#槽钢转接件型材槽钢幕墙配件U型槽钢支持定制热镀锌槽钢连接件

背景技术：

现代建筑中有较多的公众场合建筑采用网架式屋顶，其具有相对质量轻、结构强度高、建设工期短等优点，通常采用若干螺栓球及二力杆连接形成框架，在框架上连接屋顶面板形成建筑屋顶。这种屋顶结构的屋顶面板通常厚度较薄，不能承受额外的载荷；网架的杆件组成网架屋顶的支撑结构，需要承受来自本身重量的载荷也很大，若附加额外载荷会导致网架杆件挠度过大，影响网架的整体结构。而在建筑的使用过程中必须要铺设消防管道、电缆桥架及各类功能管线，常规的土石结构屋顶采用膨胀螺栓吊装支架对各类管线进行支撑。

屋顶支架安装时，需要对立柱与横梁相连接，现有技术中的直角连接件连接立柱与横梁时，直角连接件上的通孔经常与立柱与横梁上的螺纹孔出现细微偏差，导致螺栓安装歪斜，影响抗震效果，甚至出现螺纹孔对不上的情况，导致连接件无法安装。

槽钢是截面为凹槽形的长条钢材，属建造用和机械用碳素结构钢，是复杂断面的型钢钢材，其断面形状为凹槽形。槽钢主要用于建筑结构、幕墙工程、机械设备和车辆制造等。

中国槽钢的进口量大于出口量。

中文名：槽钢

外文名：Channel steel

别    名：C型钢

截    面“凹槽形的长条钢材

截面形状：凹槽形

英文释译：Channel Steel

领    域：建筑

基本情况：

在使用中要求其具有较好的焊接、铆接性能及综合机械性能。 产槽钢的原料钢坯为含碳量不超过0.25%的碳结钢或低合金钢钢坯。成品槽钢经热加工成形、正火或热轧状态交货。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如100*48*5.3，表示腰高为100毫米，腿宽为48毫米，腰厚为5.3毫米的槽钢，或称10#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25#a 25#b 25#c等。

分类：

槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为5-40#。经供需双方协议供应的热轧变通槽钢规格为6.5-30#。槽钢主要用于建筑结构、车辆制造、其它工业结构和固定盘柜等，槽钢还常常和工字钢配合使用。

槽钢按形状又可分为4种：冷弯等边槽钢、冷弯不等边槽钢、冷弯内卷边槽钢、冷弯外卷边槽钢。

依照钢结构的理论来说，应该是槽钢翼板受力，就是说槽钢应该立着，而不是趴着。

编号：

①用国际化学元素符号和本国的符号来表示化学成份，用阿拉伯字母来表示成份含量：

如：中国 12CrNi3A

②用固定位数数字来表示钢类系列或数字；如：美国、日本、300系、400系、200系；

③用拉丁字母和顺序组成序号，只表示用途。

1、工艺原因

该机组的设计能力为20万t/a，但产量达到了60万t/a，冷床区生产能力不足的问题很突出，与生产角钢相比，槽钢的冷却速度较慢，从而造成剪切时槽钢温度较高，极易出现塌肩、毛刺、撕裂等缺陷，并且对剪刃寿命的影响较大。

2、剪刃设计原因

槽钢剪刃设计的基本依据是槽钢成品孔型形状，如图1所示(以100#槽钢为例)。这种设计在剪切过程中易出现以下问题：一是槽钢两肩部与其他部分相比，相对较厚，所需剪切力也较大，剪刃磨损较快，剪刃使用一段时间后。这一部分相对磨损量大，致使肩部间隙较大，易出现塌肩现象；二是槽钢两腿与腰部处相比，由于剪切角度的影响，当剪刃磨损后，在剪切两腿时，剪切量变小，腿部剪切由通常的剪断变成了撕断，槽钢腿端面极易出现毛刺；三是上、下剪刃腿部斜度与槽钢成品孔型基本一致，这样在剪切时腿部基本同时受力，剪切力较大，剪刃磨损较快，一方面腿端剪切压痕严重，另一方面剪刃老化后，极易出现槽钢剪切部分撕裂、毛刺较多的现象。后两点是影响槽钢剪切质量的主要原因。

改进措施：

针对上述3个问题，分别采取了相应措施。

1、针对冷床冷却速度慢的问题，在冷床区增加了水雾风机来提高冷床区的冷却速度，又在剪机前一个倍尺处增加了一组水雾喷头，降低槽钢剪切部分的温度，从而避免了因钢温高而造成的剪切缺陷。

2、针对槽钢剪刃设计存在的问题，结合生产实际情况，将剪刃设计为图2所示的形状(以100#槽钢为例)。上剪刃宽度由100mm改为99mm，减少上剪刃在左右方向的间隙，改善槽钢两角部的剪切质量；下剪刃两角部圆弧尺寸由R8mm改为R7mm，提高两角部的剪切重叠量，改善槽钢肩部剪切质量；下剪刃上边宽度由79mm改为80mm，下边宽度由97mm改为94mm，使下剪刃腿端斜度小于槽钢成品孔型斜度，这样在腿部剪切时，腿部上、下方向上不会同时受力，从而减少剪切力，改善剪切质量。

3、通过对各规格槽钢实际剪切质量和剪切间隙进行数据回归分析，制定了每种规格的剪切间隙规范，具体为：63#槽钢为0.20～0.30mm、80#槽钢为0.20～0.35mm、100#槽钢为0.25～0.35mm，120#槽钢为0.25～0.40mm，并做出厚度为0.20～1.00mm的不同垫片。每次更换剪刃时，先测量间隙，再选择相应的垫片，确保剪切间隙控制在工艺要求范围内。

外观要求：

槽钢的表面质量及几何形状的允许偏差在标准中有具体规定。一般要求表面不得存在用上有害的缺陷，不得有显著的扭转，规定槽钢波浪弯（镰刀弯）的允许值及各规格槽钢面形状的有关参数（h ，b ，d ，t 等）的数值、允差值。槽钢几何形状不正确的主要表现是：角、腿扩及腿并等。
