一、系统简介

综合能源管理系统特指在规划、建设和运行等过程中，通过对能源的产生、传输与分配、转换、存储、消费等环节进行有机协调与优化后，形成的能源产供销一体化系统。它主要由供能网络（如供电、供气、供冷/热等网络）、能源交换及生产环节（如冷水机组、发电机组、锅炉、空调、热泵及可再生能源生产设备等）、能源存储环节（储电、储气、储热、储冷等）、能源分配网络、终端综合能源供用单元和大量终端用户共同构成。

综合能源管理系统平台应支持B/S架构，支持用户通过Web浏览器一目了然的掌握实时建筑整体的能源使用情况；可以对综合能源管理系统的设备进行实时监控、计量统计、图形报表分析、节能策略反馈控制，形成能源闭环控制；具备及时响应和处理各类能源告警、预警事件的能力。

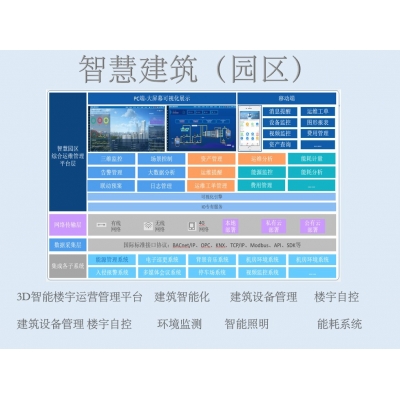

二、系统结构图

综合能源管理系统分为展示层、应用层、平台层、连接层及终端设备层。

展示层

综合能源管理系统支持在Windows、Linux、MacOS、HarmonyOS、Android、IOS等操作系统平台上应用，打破产品单一固有操作系统上应用的壁垒，满足不同领域，不同类型客户的应用。支持IOC大屏、PC端、平板、移动端（APP、微信）多种终端上使用，统一风格样式及操作逻辑。支持项目软件本地部署及云端服务部署等多样化部署需求。

应用层

综合能源管理系统面向建筑、园区运营层面管理人员，实现建筑、园区集中的能源管理理功能，如可视化的建筑、园区的用能综合态势呈现、各类重点系统、重点设备、重点区域的能源使用与分配情况，各种设备设施与环境管理等应用功能。面向高级管理者及决策者，通过综合能源管理系统提供全面的建筑、园区能源使用情况和集中的能源分配调度管理平台，对业务的关键KPI进行量化呈现，实现建筑、园区总体的能源数字化运营分析服务，以及高层级指挥管理。通过各种运行终端，为客户、员工、第三方、来访人员提供集中、安全、舒适的环境和便捷智能化的服务。

平台层

平台层是综合能源管理系统的核心，提供通用的工具模块，集合安全中心、基础业务中心、数据中心、事件中心、算法中心——五大数字化基础引擎能力，帮助建筑、园区构建强大的新基建数字底座，帮助建筑、园区构建数智化能源应用管理场景，构建专业的业务能力，打造能源管理全业务、多终端、多组织、可复用的数字化能力。

连接层

基于IO点数据总线专有IO服务，构建物联中心，实现异构网络集成，数据转换，读写控制，高效响应；支持分布式中继服务无限扩展，负载均衡。基于边缘计算及应用，去中心化运行，对数据进行前端基础分析与计算，具有中心——边缘协同能力。支持OPC DA、OPC UA，BACnet、Modbus、EIB、MBUS等标准协议快速接入平台；支持超过200家以上不同子系统厂家私有协议，对传统建筑智能化系统集成有极强的适配能力。

支持物联网MQTT集中管理数据接口，满足新型建筑智能化集成，低功耗，高效响应的适配能力。

支持Lora、NB-IOT、ZigBee、WiFi等多种无线组网方式，能够灵活接入物联网设备，可以将用于环境监测等的物联网设备快速、灵活地与综合能源管理系统进行统筹整合，使建筑能够达到综合能源管理系统、绿色建筑等相关标准的要求。

终端设备层

包含了各类能源管理范畴内的设备及用于监测相关能源指标的传感器等，如：温湿度传感器、水阀、冷水主机、智能电表、智能水表智能能量表、智慧井盖、智慧灯杆、光伏发电设备等。

三、系统功能介绍

1．领导驾驶舱

综合能源管理系统统筹整合收集到的各种数据，通过物联网、大数据等技术手段，利用边缘计算、机器学习、区块链等技术，从各种不同维度设计基础指标，构建建筑、园区的能源相关运行体征监测指数体系，将建筑、园区运行相关能源数据转化为可度量、可评价的指标指数，形成建筑能源系统仪表盘。

2．系统健康度

综合能源管理系统实时监测平台运行情况及资源消耗情况，通过大数据分析，利用机器学习等技术手段，将平台运行、前后端服务及数据的实时状况、可能遇到的风险转化为对应的指标反馈给管理者及用户。

3．能源管理

实现能源供给界面下外购能源监测、能源生产管理、供能健康的功能；实现能源分配界面下的能源分配效率监测、管网损耗监测的功能；实现能源消耗界面、预测及优化控制、能效评价、共享能源管理的功能；

4．建筑碳管理

实现碳排放预览、碳排放管理、系统根据相应的算法，提供了多种碳排放预测算法及减碳优化策略让用户进行选择，用户可以根据建筑的实际情况选择对应的算法模式，系统平台会根据用户的选择，对未来一段时间内的碳排放情况进行预测，并执行相应的减碳优化策略。

利用AI算法自动对相关碳排数据进行核算，寻找到异常的数据并进行AI分析处理，使其能够正常形成相关数据报表。

每个年度，系统对建筑的汇总建筑年碳排量、碳排强度、运行碳排量、运行碳排强度等碳排放指标进行统计，同步分析该年度建筑运行阶段直接碳排、间接碳排、补偿碳排的碳排占比以及不同类型的碳排分布情况，形成对应的碳中和报告；

5. 环境监控

系统实现环境质量监控、环境预警、环境评价的功能。

6．能量计费

系统对所有的能源计量设备进行管理，形成相应的计量设备档案。

对建筑内的所有需要设置计费设备的商铺房间进行管理，可以编辑商铺的相关信息并关联至对应的客户。

对建筑内的所有拥有计费设备的客户进行管理，可以编辑客户的相关信息，设置客户对应的商铺房间信息，并进行计量设备的初始化、选择对应的计费方式。

支持按照一定的时间频率对相关计费表具进行查询，支持按照设备、商铺房间、客户等多种维度进行查询展示。

系统自动列出未缴费的情况，支持按照客户、商铺进行选择，完成相应客户的缴费工作，支持对已缴费的设备按照商铺等信息进行查询。

支持按月生成客户的账单情况，支持查询客户月账单明细记录，可以按照客户拥有的商铺房间、按照日期、按照商铺房间逐日生成明细记录。

7. 设施管理

对能耗设备中的冷热源设备、空调新风机设备、风机盘管联网、分体空调联网、变风量空调末端、VRV空调设备、送排风设备、智能照明监控、给排水设备监控、电梯监控、充电桩监测、环境监测设备（智慧房间、房屋安全系统、智慧井盖、智慧灯杆、自动喷灌、餐厨垃圾处理、排污管网监测）、传统供能网络设备包括智能表具和变配电设备、可再生能源设备如：光伏储能发电和太阳能热水等、应急保障设备（柴油发电机监视、UPS设备监视）、用电安全、设备故障分析实现实时监控。

8．设备运维管理

建筑能源设备电子化管理；可按建筑区域、设备类别等维度进行管理。每个设备包含设备的所有基础信息，关联文档，历史维护计划、维护、维修记录。

支持按照不同设备类型制定预防性维护工作的工作规划，即维护计划，根据设备类型、负责人、维护周期、维护期限，每个月的某一天等规则自动生成维护计划，维护计划前一周，系统自动提醒本周内需维护的设备。

按照建筑区域设置巡检计划，巡检计划精确至小时，管理人员根据巡检计划进行巡检。

可按文档类型进行运维知识库管理，支持上传、下载文档附件。当在平面图查看设备运行状态时，可直接查看该设备关联的相关文档；

自定义工单模版，工单模版包括但不限于维护工单、维修工单、巡检工单。

9．系统管理

系统软件针对不同用户的特点提供不同的操作、管理功能和权限，并提供编辑、修改用户使用权限的功能。

可设置不同类别能耗之间的折算系数，包括标准煤、原煤、原油、二氧化碳、天然气。

工作时间与非工作时间、工作日与节假日等设置，支持联网自动更新，系统根据设置的工作时间进行工作时间与非工作时间、工作日与节假日能耗报表统计，并可根据设置的工作时间执行相关的定时启停策略。

设备类型、设备状态、报警级别、文档、工单优先级等基础信息设置。

软件平台具有良好的设计鲁棒性。平台运行过程中的各种事件均可以通过日志管理模块进行追溯分析。

为方便管理人员对系统的使用，系统支持移动端APP或微信端访问，实现常用功能可自定义配置；

项目案例

合肥奥体中心

西安大唐芙蓉园

南京汇杰大厦

中国航天大厦

西安三合国际财富中心

常州供电公司调度大楼

171航天运载中心

河北省农科院研发中心

中兴西安软件园

西北工业集团

太原钢铁厂

成都欧林生物制药有限公司
