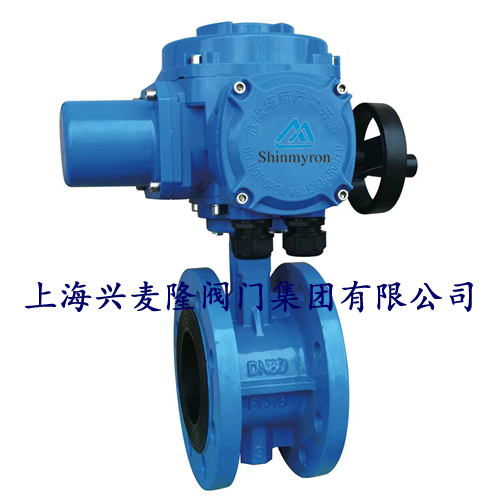

法兰电动蝶阀
产品概述
EB3026电动蝶阀已在暖通、石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶，聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
产品特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活、省力、方便。
|
适用介质 |
空气、水、污水、蒸汽、煤气、油品等 |
||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
||
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450、304、316 |
|
蝶板 |
WCB、QT450、HT200、HT250、304、316 |
|
阀轴 |
2Cr13、304、316 |
|
密封圈 |
丁腈耐油橡胶、EPFM |
|
填料 |
柔性石墨、O型圈 |
技术参数
|
执行器型号 |
EB3026系列、EB3058系列 |
|
控制信号 |
开关无缘接触点、有源接触点、0-10V或4-20mA、整体现场调节带遥控（可选） |
|
电源电压 |
AC220V、AC380V、AC24V、DC24V（可选其一）注：24V电源仅限DN300口径以下规格 |
|
电机 |
非防爆电机、可定制防爆电机 |
|
电机功率 |
15W~120W根据实际使用阀门规格定义，规格越大电机功率越大 |
|
作用力 |
50N.m~2000N.m根据实际使用阀门规格定义 |
|
回转角度范围 |
0~90° |
|
反馈信号 |
无源反馈、有源反馈、0-10V或4-20mA依据实际选型实现 |
|
动作时间 |
30S~150S根据实际选型规格，规格越大动作时间越长 |
|
工作温度 |
-30℃-425℃工作温度超100℃阀门需加可适用工作的平台及散热功能 |
|
执行器壳体 |
铝合金、QT450、WCB可选，支持定制防爆壳体 |
|
防护等级 |
IP65、IP67、IP68可选 |
|
环境温度 |
-30℃~+60℃ |
|
电气接口 |
G1/2防水电缆接头、电源线、信号线各一个 |
